Иллюзия несокрушимой брони или почему 200 микрон пленки не гарантируют абсолютную защиту
Затянуть кузов автомобиля в антигравийную полиуретановую пленку (PPF) — стандартное решение для защиты заводского лакокрасочного покрытия. На рынке закрепился стереотип, что материал толщиной 200 микрон создает вокруг машины непробиваемый силовой щит, способный выдержать любые дорожные неприятности. Это заблуждение приводит к завышенным ожиданиям и разочарованиям при появлении первых повреждений. 200 микрон полиуретана эффективно рассеивают энергию мелкого пескоструя, органики и скользящих ударов мелких камней, но физически не способны поглотить кинетическую энергию крупного щебня на трассовых скоростях или остановить деформацию металлического элемента под пленкой.
Анатомия антигравийного покрытия
Общая толщина полиуретановой пленки складывается из клеевой основы, базового амортизирующего слоя и защитного топ-коута, поэтому за механическую прочность отвечают далеко не все заявленные микроны.
Производители рулонных материалов указывают суммарную толщину продукта, которая формируется из трех-четырех функциональных слоев. Акриловый клей занимает от 30 до 40 микрон. Именно он удерживает материал на сложной геометрии кузова, компенсируя внутренние напряжения. Верхний слой, или Top Coat, обеспечивающий гидрофобность, блеск и самовосстановление царапин, имеет толщину всего 10–15 микрон.
На сам алифатический термопластичный полиуретан (TPU), который принимает на себя механические удары, остается около 140–150 микрон. Защитная способность зависит не от общей цифры в спецификации, а от эластичности и плотности этой полимерной базы. Если бренд использует жесткое низкокачественное сырье, увеличение толщины рулона до 220 микрон приведет лишь к помутнению материала и эффекту «апельсиновой корки», а не к реальному приросту сопротивляемости сквозным пробитиям.
Физика кинетического удара и предел текучести материала
При прямом столкновении с гравием массой свыше 10 граммов на скорости 100 км/ч кинетическая энергия камня превышает предел эластичности полиуретана, приводя к сквозному пробитию.
Способность пленки сохранять целостность ЛКП основывается на принципе рассеивания энергии. Когда мелкая песчинка попадает в капот, мягкий полиуретан локально проминается, гасит импульс и возвращается в исходное состояние благодаря молекулярной памяти. Но при встрече с острым осколком камня на трассе в работу вступает физика разрушения твердых тел.
Острые грани концентрируют всю силу удара в пятне контакта площадью менее миллиметра. Кинетическая энергия не успевает распределиться по соседним волокнам материала. Происходит локальное превышение предела текучести полимера, структура не выдерживает давления, и пленка рассекается. Более того, даже если эластомер справится с натяжением и не порвется, кинетическая волна передастся дальше — на алюминиевый или стальной элемент кузова. В результате на капоте образуется глубокая вмятина под абсолютно целой, неповрежденной пленкой.
Температурная зависимость эластичности полиуретана
При падении температуры ниже нуля градусов термопластичный полиуретан теряет до 40% своей молекулярной подвижности, становясь жестким и критически уязвимым к механическим разрывам.
Полиуретан демонстрирует свои максимальные демпфирующие показатели при температуре от +15 до +25 градусов Цельсия. В этих условиях цепочки молекул легко смещаются относительно друг друга, обеспечивая пружинящий эффект. Зимой физико-химическая картина радикально меняется, превращая защиту в хрупкий панцирь.
Охлажденный материал переходит в стеклообразное состояние. Молекулярная сетка твердеет, и эластичная пленка начинает вести себя подобно тонкому пластику. Металлический шип, вылетевший из-под колес попутного автомобиля при температуре -20 градусов, с высокой вероятностью выбьет в замерзшем полиуретане микроотверстие, тогда как летом этот же шип просто отскочил бы от упругой поверхности. Этот термический сдвиг свойств объясняет высокую статистику сквозных повреждений PPF именно в зимний период эксплуатации.
Химическая деградация
Регулярное воздействие щелочных шампуней на мойках и кислотных осадков разрушает тонкий эластомерный Top Coat, лишая пленку сопротивляемости агрессивной среде и механическим нагрузкам.

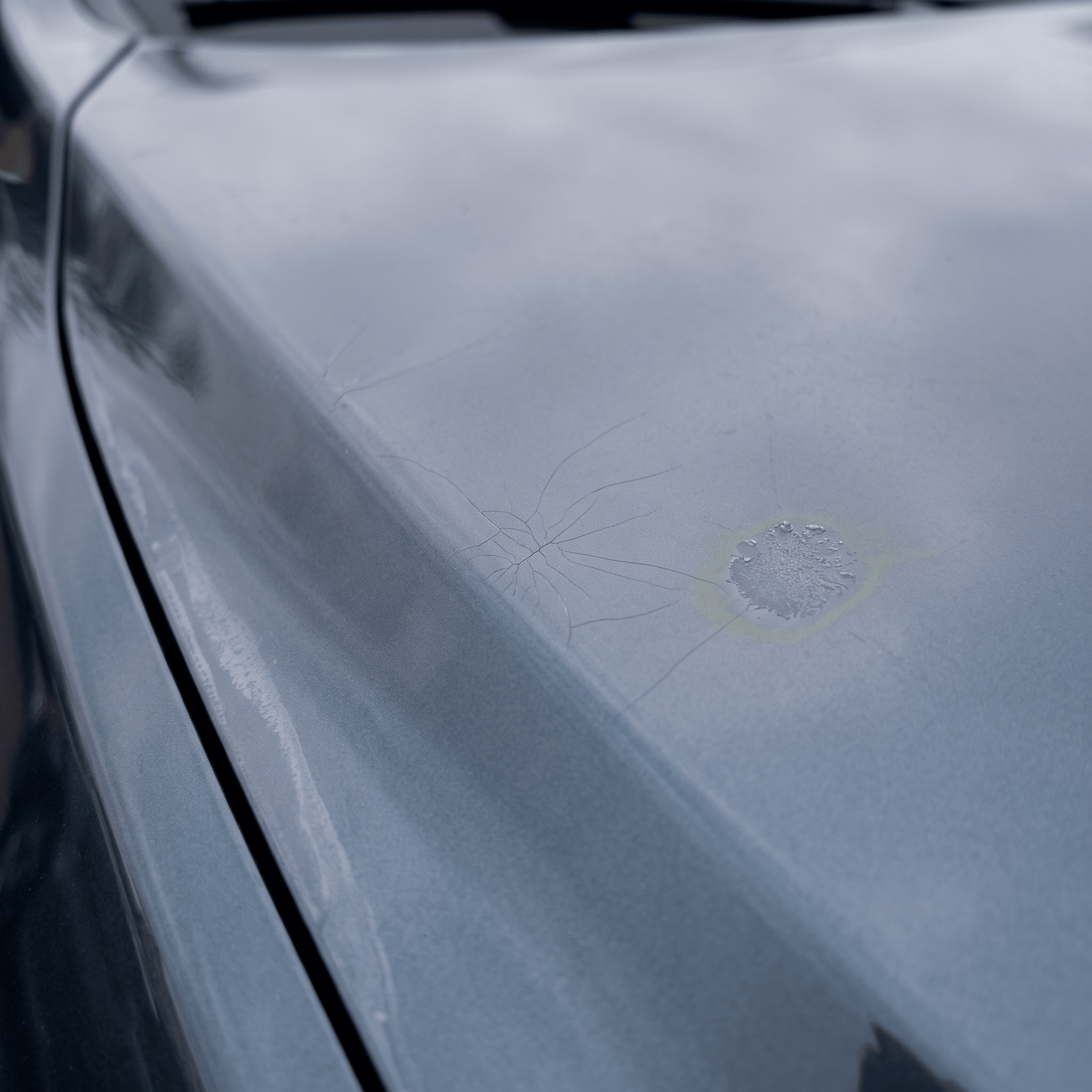

Поверхностный слой толщиной 15 микрон принимает на себя весь химический удар окружающей среды. На коммерческих потоковых автомойках часто применяют дешевые активные пены на основе едкого натра (гидроксида натрия) с агрессивным уровнем pH от 11 до 13. Высокощелочная среда высушивает эластомер, вызывает необратимую деградацию полимерных связей и провоцирует появление паутинки микротрещин.
Птичий помет, содержащий мочевую кислоту с показателем pH около 3-4, буквально прожигает ослабленный химией Top Coat за несколько дней пребывания на ярком солнце. Когда верхний защитный барьер нарушен, базовая полиуретановая пленка начинает впитывать дорожные реагенты, масла и ультрафиолетовые лучи. Она пересыхает, желтеет изнутри и теряет упругость. Удар мелкого камня, который здоровая пленка легко бы самортизировала, в зоне химического ожога приводит к моментальному сквозному разрыву.
Геометрия кузова и распределение поверхностного натяжения
На рельефных элементах кузова мастера растягивают материал на 15–20% для точного облегания формы, что пропорционально уменьшает фактическую толщину и защитный потенциал пленки в местах пикового натяжения.
Автомобиль состоит из сложных трехмерных плоскостей. Чтобы оклеить аэродинамический передний бампер, корпуса зеркал заднего вида или глубокие выштамповки на дверях без складок, установщики используют свойство полиуретана к растяжению. Индустриальный технологический стандарт допускает растяжение качественного материала до 20% без риска отрыва акрилового клеевого слоя.

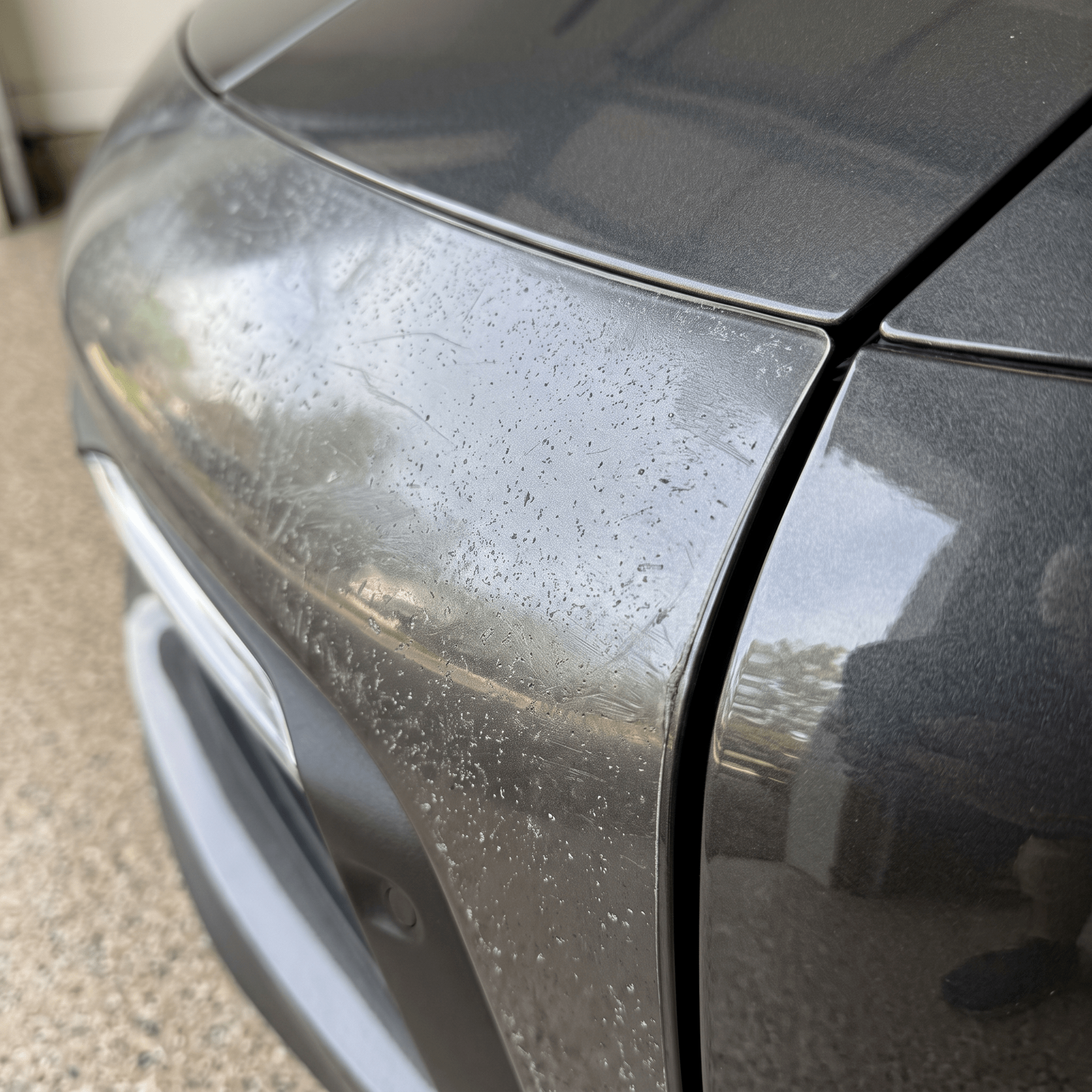

В местах максимального натяжения — на острых углах, кромках и выступающих гранях — пленка физически истончается. Рулон толщиной 200 микрон на ребре бампера может растянуться до 160–170 микрон. Именно эти выступающие аэродинамические зоны первыми встречают поток пескоструя и удары камней. Возникает уязвимость: самые выступающие детали автомобиля защищены самым тонким слоем материала из-за особенностей геометрии кузова и законов распределения массы.
Стратегия грамотной эксплуатации оклеенного кузова
Установка качественной антигравийной защиты навсегда меняет парадигму ухода за автомобилем. 200 микрон полиуретана — это не магический барьер, останавливающий законы физики, а высокотехнологичный расходный материал. Это своеобразный индикатор износа, который жертвует собственной структурой, принимая на себя ежедневные удары агрессивной дорожной среды ради сохранения заводского лакокрасочного покрытия.
Понимание слоистой структуры материала, его реакций на отрицательные температуры и пределов физического растяжения позволяет автовладельцу избежать фатальных ошибок. Тщательный выбор автохимии с нейтральным pH, категорический отказ от протирки кузова сухими тряпками и соблюдение безопасной дистанции на трассе продлевают срок службы защитного полиуретанового слоя в несколько раз. Оклейка автомобиля дает уверенность на дороге и сберегает металл от коррозии, но этот инструмент требует такого же глубокого и осознанного подхода к обслуживанию, как двигатель или сложная трансмиссия современной машины.
Вопросы по теме
Другие интересные статьи
